汽車航空環槽鉚釘規格參數

專注于環槽鉚釘、半空心鉚釘、特種自攻螺釘、數控精加工切削件

詳細描述：

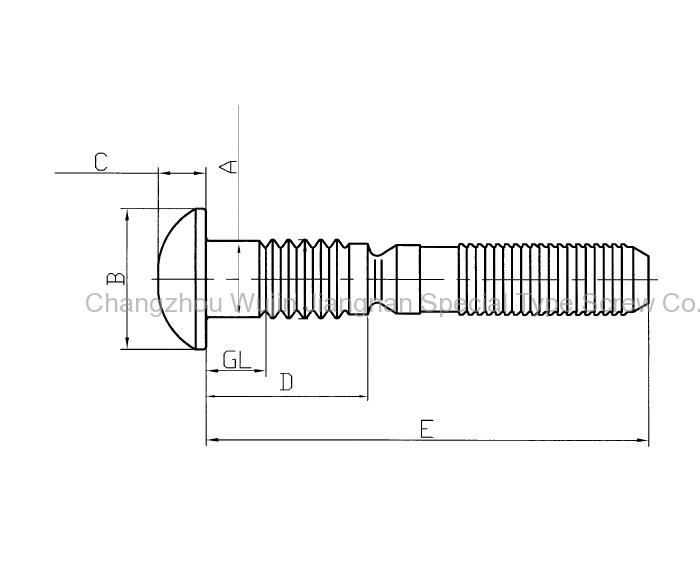

汽車航空環槽鉚釘規格表：

鉚釘桿徑	代號	鉚接范圍	A		扁圓頭型 (LB6LB)				扁平頭型(LB6LT)				沉頭型 (LB6L90)
			A		B		C		B		C		B		C
			最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大
4.8（3/16"）	-6	5.00-5.15	4.85	4.95	9.04	10.01	2.87	3.18	10.31	11.91	1.98	2.24	8.33	8.99	1.91	2.16
6.4（1/4"）	-8	6.60-6.75	6.45	6.58	12.07	13.34	3.45	3.86	13.49	15.09	2.62	2.92	11.10	12.01	2.57	2.87
8.0（5/16"）	-10	8.20-8.33	8.05	8.18	15.09	16.66	4.60	5.11	17.86	20.24	3.23	3.58	13.89	14.96	3.23	3.58
9.6（3/8"）	-12	9.80-9.93	9.65	9.78	18.11	19.99	5.66	6.30	21.03	23.42	3.86	4.27	16.66	18.01	3.86	4.27

公稱代號	鉚接范圍		4.8 (3/16")-6		6.4 (1/4")-8		公稱代號	鉚接范圍		8.0 (5/16")-10		9.6 (3/8")-12
No.	最小	最大	D±0.8	E+1.5/-0	D±0.8	E+1.5/-0	No.	最小	最大	D±0.8	E+1.5/-0	D±0.8	E+1.5/-0
2	1.60	4.78	10.01	35.66	12.32	38.61	4	3.18	9.53	19.02	48.51	20.55	53.87
3	3.18	6.35	11.61	37.24	13.92	40.21	6	6.35	12.70	22.20	51.69	23.72	57.05
4	4.78	7.95	13.18	38.84	15.49	41.78	8	9.53	15.88	25.37	54.86	26.90	60.22
5	6.35	9.53	14.78	40.41	17.09	43.38	10	12.70	19.05	28.55	58.04	30.07	63.40
6	7.95	11.13	16.36	42.01	18.67	44.96	12	15.88	22.23	31.72	61.21	33.25	66.57
7	9.53	12.70	17.96	43.59	20.27	46.56	14	19.05	25.40	34.90	64.39	36.42	69.75
8	11.13	14.30	19.53	45.19	21.84	48.13	16	22.23	28.58	38.07	67.56	39.60	72.92
9	12.70	15.88	21.13	46.76	23.44	49.73	18	25.40	31.75	41.25	70.74	42.77	76.10
10	14.30	17.48	22.71	48.36	25.02	51.31	20	28.58	34.93	44.42	73.91	45.95	79.27
11	15.88	19.05	24.31	49.94	26.62	52.91
12	17.48	20.65	25.88	51.54	28.19	54.48
13	19.05	22.23	27.48	53.11	29.79	56.08
14	20.65	23.83	29.06	54.71	31.37	57.66
15	22.23	25.40	30.66	56.29	32.97	59.26
16	23.83	27.00	32.23	57.89	34.54	60.83
17	25.40	28.58	33.83	59.46	36.14	62.43
18	27.00	30.18	35.41	61.06	37.72	64.01
19	28.58	31.75	37.01	62.64	39.32	65.61

單位：MM

機械性能：

鉚釘桿徑	代號	材質配備	6061合金鋁	2024合金鋁	35#低碳鋼	304不銹鋼
4.8（3/16"）	6	剪切力	>3600	>4800	>7800	>9100
		抗拉力	>2600	>4600	>7500	>6600
		鉚套夾緊力	>1600	>2500	>4700	>47000
6.4（1/4"）	8	剪切力	>6500	>8500	>14000	>16000
		抗拉力	>4500	>8200	>13800	>17000
		鉚套夾緊力	>3000	>4350	>8200	>8200
8.0（5/16"）	10	剪切力	>9800	>13500	>21500	>25000
		抗拉力	>7500	>13000	>21000	>19500
		鉚套夾緊力	>4500	>6800	>13000	>13000
9.6（3/8"）	12	剪切力	>14000	>19500	>31000	>36000
		抗拉力	>11000	>19000	>30000	>28000
		鉚套夾緊力	>6500	>10000	>18500	>18500

單位：N
